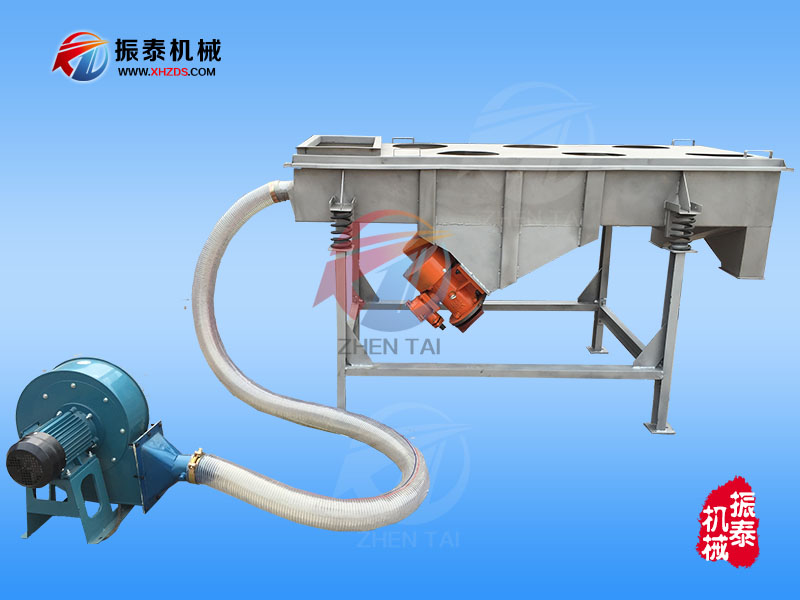

風冷式直線篩簡稱為風冷式直線振動篩、風冷振動篩,是我們振泰機械生產部門與技術部門針對具有高溫特性物料而研制的新型直線振動篩分設備,風冷式直線篩以DZSF系列直線篩為基礎,增加了離心通風機降溫冷卻系統,可將高溫物料降溫后繼續篩分,有效的降低的高溫物料的篩分難度,篩分效率、處理量也得到了大幅度的提高,節約生產成本。較之傳統的水冷直線振動篩,風冷直線振動篩更加適合怕水、怕潮物料的篩選分級作業。

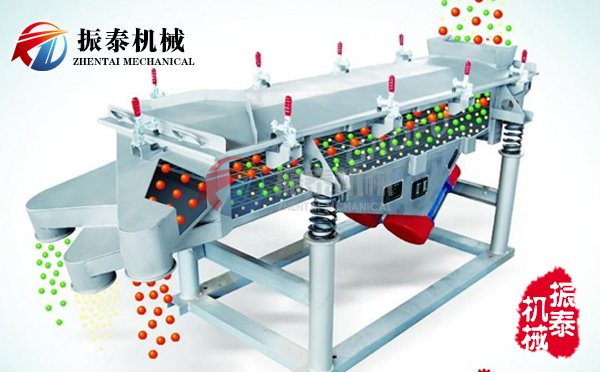

風冷式直線篩工作原理:
振泰風冷型直線振動篩是以DZSF系列直線振動篩為基礎,在進料口底部或箱體下側端增加了風機降溫冷卻系統,在進料口加裝篩網及小型排料口使大顆粒結塊物料從小型排料口中排出,該裝置可有效攔截大顆粒并緩沖物料對篩網的沖擊,延長篩網使用壽命(該裝置針對部分物料,不需要可去除)。物料在進入設備時,位于進料口底部或箱體下側端的風機降溫冷卻系統對其進行降溫作業,兩臺振動電機相對篩面有一傾角,在激振力和物料自重力的合理作用下,降溫后的物料在篩面上被拋起、跳躍式向前做直線運動,通過多層篩網產生書中規格的篩上物及篩下物,分別從各層的出料口排出,達到篩選和分級的目的。
風冷直線篩適用行業:
振泰機械生產的風冷型直線振動篩適用行業非常廣泛,適用于粒度在0.074-5mm、含水量小于70%、無粘性的各種干式粉狀物料的篩分,最大給料粒度不大于10mm,可勝任化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、洗衣粉、陶瓷等行業。
風冷型直線篩性能特點:
1、技術成熟,質量可靠,篩分精度高、處理量大;
2、獨特的風冷式降溫系統設計,快速有效降溫,降溫后篩分效率更高;
3、適用范圍廣,可應用于各種需要降溫的物料;
4、設備整體設計精巧合力,結構簡單,易安裝,耗能少、噪音低;
5、篩網獨特設計使篩網使用壽命更長,換網更方便、快捷,適合使用尼龍、特種龍、PP網等各種材質的篩網;
6、設備整體密封性好,無粉塵溢散;
7、維護方便,適合流水線生產中的自動化作業。

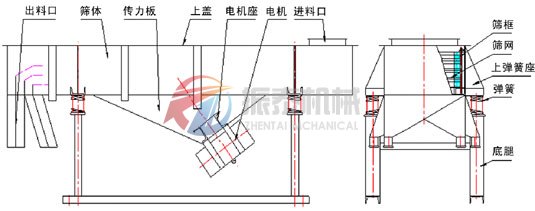

風冷式直線篩結構說明:
風冷直線篩主要由篩箱、篩框、篩網、振打電機、電機臺座、減振彈簧、支架等組成,各組成部分說明如下:
1、篩箱:由數種厚度不同的鋼板焊制而成,具有一定的強度和剛度,是篩機的主要組成部分;
2、篩框:由松木或變形量較小的木材制成,主要用來保持篩網平整,達到正常篩分;
3、篩網:有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網;
4、振動電機:使用與維修方法詳見振動電機使用說明書;
5、電機臺座:安裝振動電機,使用前連接螺釘必須擰緊,特別是新篩機試用前三天、必須反復緊固,以免松動造成事故;
6、減振彈簧:阻止振動傳給地面,同時支持篩箱的全部重量,安裝時,彈簧必須垂直與地面;
7、支架:由四個支柱和兩個槽鋼組成,支持著篩箱,安裝時支柱必須垂直與地面,兩支柱下面的槽鋼應相互平行;

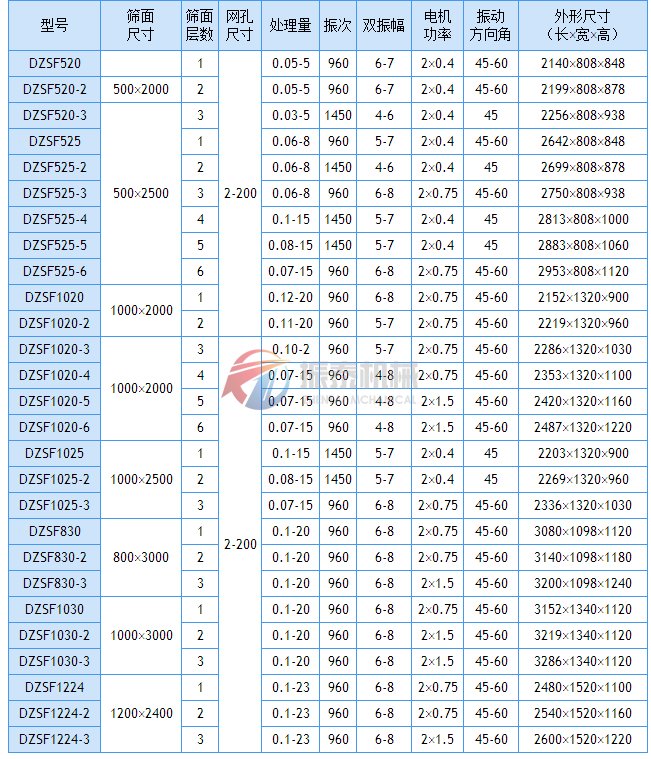

風冷直線篩主要技術參數表:
風冷式直線振動篩技術參數可直接參考DZSF系列直線振動篩的技術參數,如下:
風冷直線篩應用說明:
振泰機械生產的風冷式直線振動篩對高溫特性物料設計研發,可在有效降低物料溫度后再對物料進行篩分,有效的提高了篩分效率及處理量,下面以化工塑料顆粒為例說明風冷式振動篩的應用。塑料顆粒在經過成型機成型后經過管道送入旋風收料器收集后放入DZSF直線篩進行分級除雜,但這時的塑料顆粒溫度一般在83-93度左右,直線篩粉分機高溫的情況下很難將粘連在一起的塑料顆粒進行分級除雜,而成型后的塑料顆粒非常不適應傳統的水冷式降溫。在塑料顆粒篩分除雜線上新鄉振動機械把剛生產完成120度高溫塑料顆粒通過旋風收料系統直接放入風冷式直線振動篩,經過安裝在設備進料口底部的風機降溫冷卻系統,可直接將塑料顆粒溫度降至33-23度后進入下部批量裝袋流程。
風冷式直線篩安裝:
該設備應固定在專用地基上,由預埋螺栓固定。如不打?qū)S玫鼗?,?yīng)在工作臺與設備機座之間敷設防振橡膠板,在使用前必須給設備配置安全可靠的接地保護線。
注意:設備安裝到位后,開機前必須將運輸時用來固定篩體和機座的裝置拆掉。
風冷直線篩日常使用中保養維護知識:
1、開機前檢查:
從進料口與觀察口處分別檢查篩網是否存在破損,壓框螺栓有無松動現象;
用手與眼同時去檢查兩臺振動電機與電機板鏈接的螺栓是否松懈;
檢查兩臺振動電機的電源線有無破損、裸漏;
2、篩機使用中檢查:
檢查振動電機是否出現單臺工作,另臺損壞偏振等現象;
檢查是否因為電壓過低造成振頻過小、振幅不足;
檢查整機各個部位是否有不正當?shù)碾s音或者響動;
3、篩機停機后維護:
當篩分程序結束準備停機時,應當?shù)鹊胶Y機的物料從出料口排完后在斷電;
直線篩停機后,應在電源處掛上停機標識;
篩機停穩后,及時用塑料長絲毛刷掃去振動電機上粉塵;
